Trogstellen

Een trogstel is onderdeel van een transporteur en heeft doorgaans twee functies. Het ondersteunen van een transportband en in combinatie met gelagerde rollen ervoor zorgen dat een transportband eroverheen kan lopen.

30 jaar ervaring

Betrouwbare kennispartner

Altijd in beweging

24/7 service

Trogstellen:

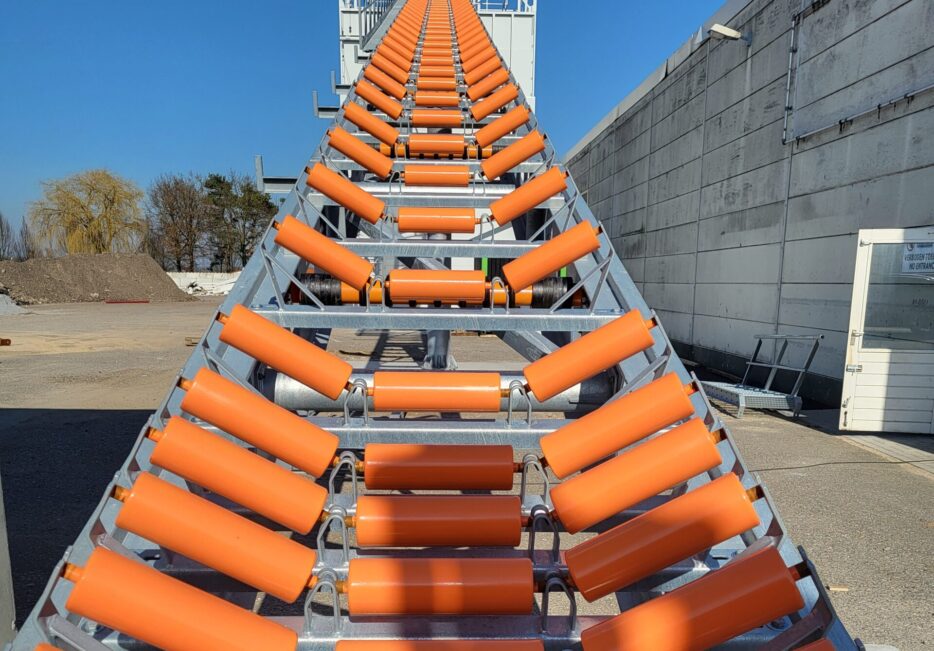

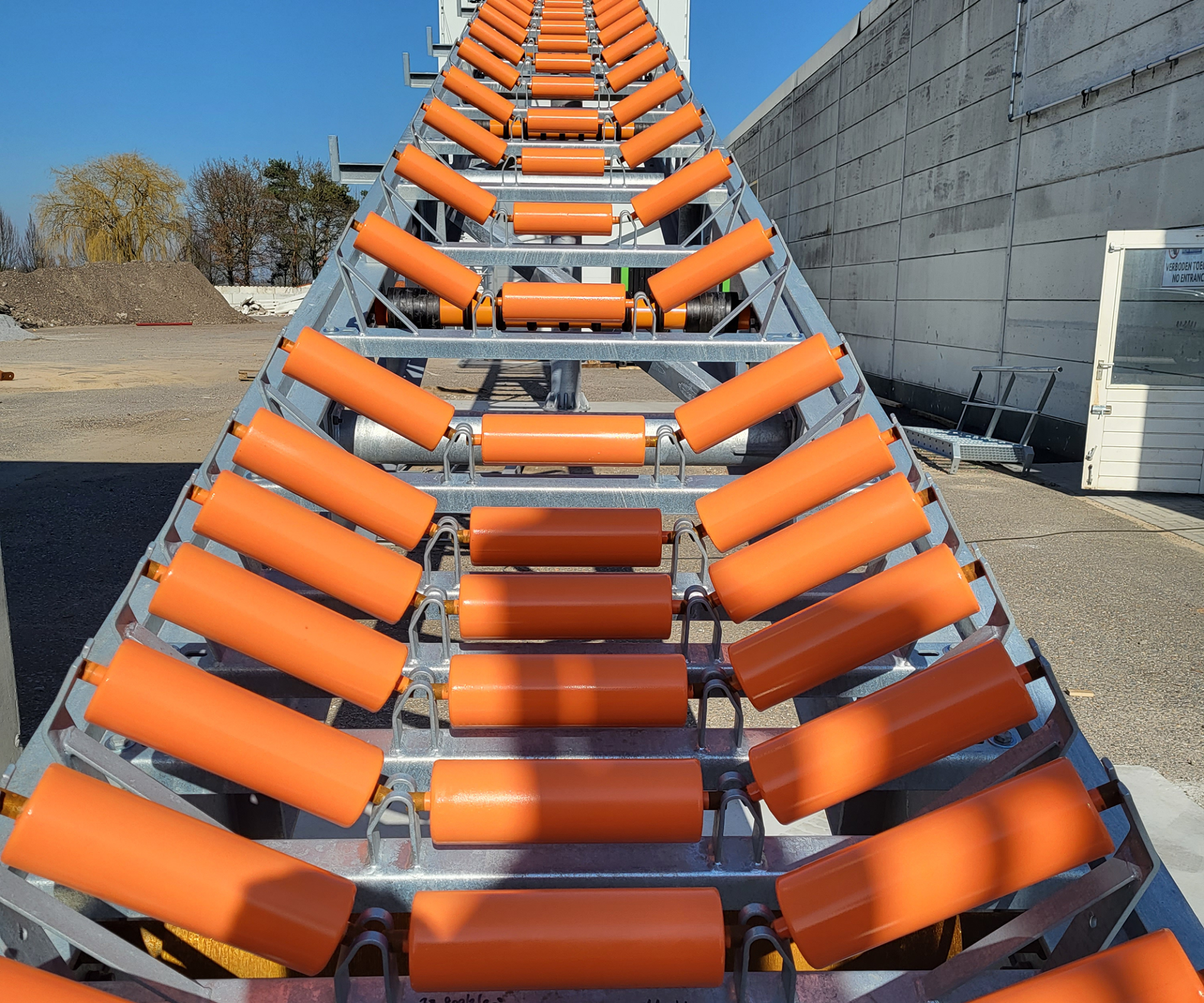

Trogstellen worden voornamelijk gebruikt bij het transporteren van bulkmaterialen zoals grind, zand of graan. Als je zand op een ‘’platte’’ transportband zou transporteren dan rolt het aan de zijkant zo van de band af zonder kantafdichting. Doordat op een trogstel de transportband in een trogvorm loopt blijft het product op de band en heb je ook geen kantafdichting nodig.

TECHNISCHE DOCUMENTATIE DOWNLOADEN

Naam:

Bedrijf:

E-mail:

Ja, ik ga akkoord met de privacyverklaring

Ja, stuur mij de nieuwsbrief over transportbanden

Tweedelige en driedelige trogstellen

ACB hanteert twee soorten trogstellen. Tweedelige trogstellen en driedelige trogstellen. De keuze voor een tweedelig trogstel of een driedelig trogstel is afhankelijk van onder andere de volgende factoren:

De bandbreedte van de transportband
Het product dat getransporteerd moet worden en in welke hoeveelheden
De capaciteit van de band
De hellingshoek
Het wicht van het product
De steek van een trogstel

In de praktijk wordt doorgaans een driedelig trogstel toegepast.

Download onze technische documentatie

ACB trogstellen

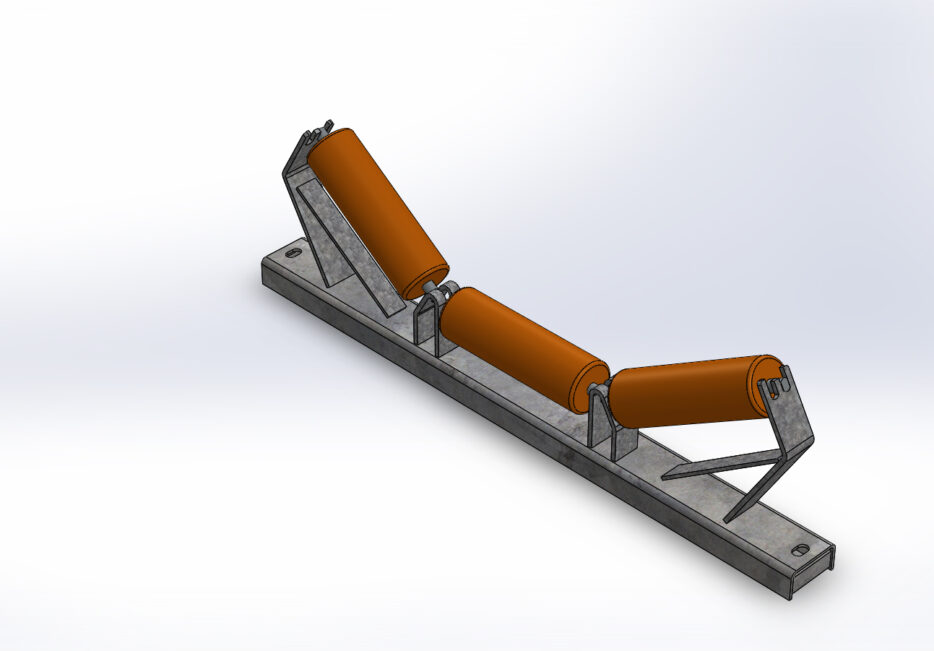

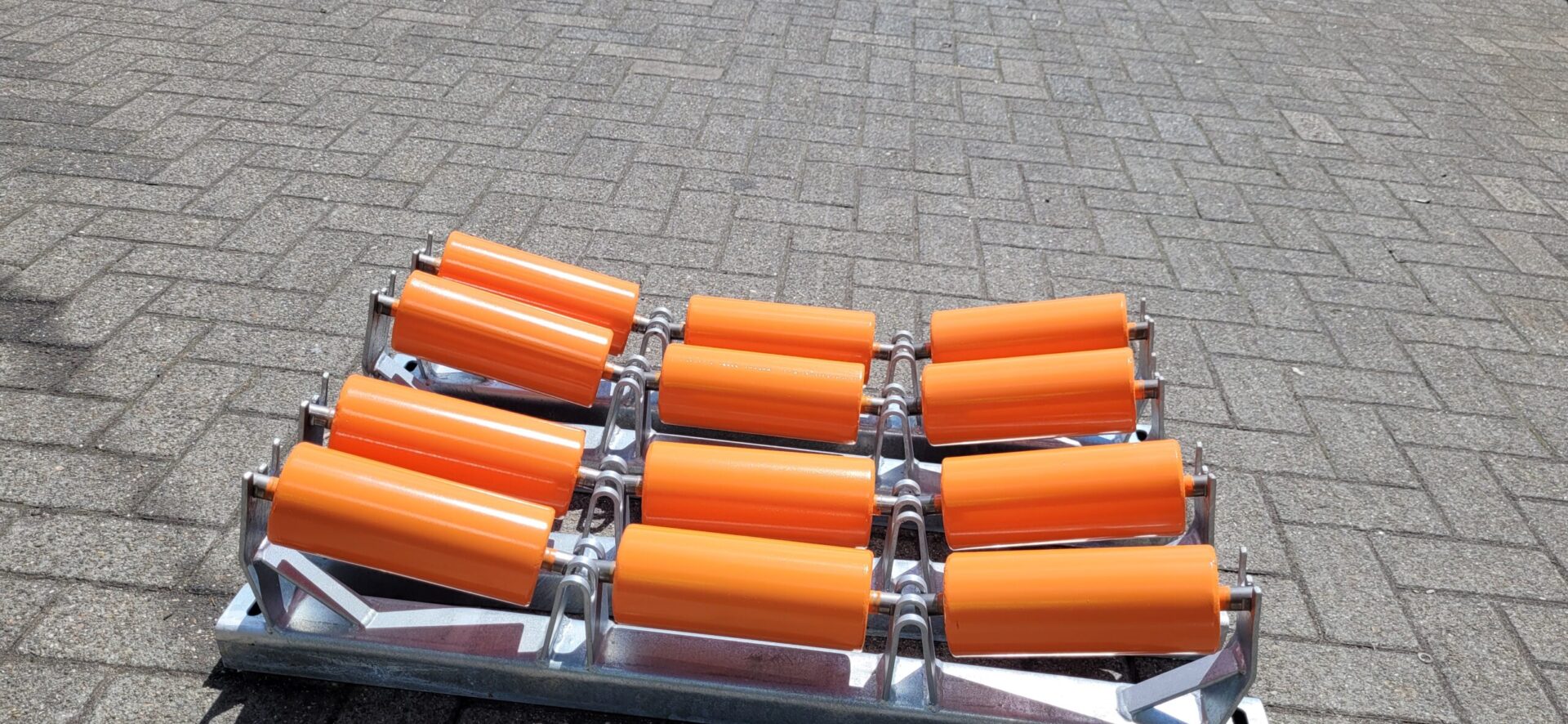

ACB heeft een ruime eigen voorraad van driedelige trogstellen. Onze ACB trogstellen zijn verkrijgbaar in een viertal breedtematen, te weten: 650mm, 800mm, 1000mm en 1200mm. Andere kenmerken van deze trogstellen:

Verkrijgbaar met een hoek van 15° en 30° met toespoor.
ACB trogstellen zijn thermisch verzinkt
Voldoen aan de DIN-EN-ISO 1461 norm.
Voorzien van een koudgewalste U balk
Standaard rollen uit voorraad leverbaar

Toespoor betekent dat de buitenste 2 trogrollen t.o.v. de middelste rol enkele graden naar voren staat. Dit zorgt ervoor dat de transportband naar het midden gedwongen wordt. De transportband blijft dan recht lopen, ook bij zijdelingse beladingen. Dit zorgt voor een constante correctie.

In onze productflyer over trogstellen vind je specificaties en technische tekeningen van de ACB trogstellen.
