Na het lezen van dit artikel weet je:
- Hoe de bandsnelheid van de transportband berekend kan worden in meter per seconden
- Welke transportband capaciteit nodig is om (de meest voorkomende) producten te transporteren over een vlakke transportband
- Hoe de transportband capaciteit van een transportband met meenemers berekend kan worden
Download artikel als PDF
Transportband snelheid berekenen
Om de theoretische capaciteit van een transportband te kunnen berekenen is het nodig om eerst de bandsnelheid van een transportband te berekenen. De bandsnelheid kan als volgt worden berekend:
Bandsnelheid in meter per seconden = (Diameter aandrijftrommel in meters * 3.14 * Aantal toeren per minuut)/60
Voorbeeldsituatie:
Diameter aandrijftrommel = 30cm (0.3 meter)
Aantal toeren per minuut = 250
Bandsnelheid = (0,3*3,14*250)/60 = 3.93 meter per seconde
Capaciteit berekenen vlakke transportband
De theoretische capaciteit van een transportband zonder meenemers kan met behulp van onderstaande formule worden berekend. Als de theoretische capaciteit van de transportband bij een bepaalde snelheid berekend is, zal dit vergeleken worden met de gewenste capaciteit. Door de bandsnelheid aan te passen komt men tot de theoretisch gewenste bandsnelheid en bijbehorende transportband capaciteit.
Q = a * b * sg * v * 3600
- Q = Capaciteit per uur
- a = Afstand tussen de assen van de aandrijfrol en keerrol in meter
- b = Bandnuttige bandbreedte in meter
- sg = Soortelijk gewicht van het te transporteren materiaal per meter (zie bijgaand schema)
- v = Bandsnelheid in meters per seconden
In onze technische download staat het soortelijk gewicht in gram van de meest voorkomende te transporteren bulk goederen beschreven.
Capaciteit berekenen transportband met meenemers:
De theoretische capaciteit van een transportband met meenemers (inclusief chevronbanden en profielbanden) kan met behulp van onderstaande formule worden berekend. Net zoals bij het berekenen van capaciteit van vlakke transportbanden geldt hiervoor ook dat als de theoretische capaciteit van de transportband bij een bepaalde snelheid berekend is, zal dit vergeleken worden met de gewenste capaciteit. Door de bandsnelheid aan te passen komt men tot de theoretisch gewenste bandsnelheid en bijbehorende transportband capaciteit.
Q = tabelcapaciteit * B/100 * v * δ
- Q = Theoretische capaciteit per uur
- b = Bandnuttige bandbreedte in meter
- v = Bandsnelheid in meters per seconden
- δ = Correctiefactor

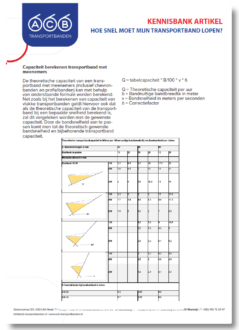

Download dit artikel als PDF
